Neste projeto faremos o Arduino verificar a quantidade de luz presente em um ambiente por meio de um sensor de luz LDR (Light Dependent Resistor). Um sensor LDR varia a sua resistência de acordo com a quantidade de luz que incide sobre ele. Dessa forma, se há pouca luz no ambiente, sua resistência aumenta(dificultando a passagem da corrente). Uma aplicação muito comum do sensor LDR é na iluminação pública, cujas luzes são acionadas automaticamente, de acordo com a luminosidade do ambiente.
Para a execução deste projeto, serão necessários os seguintes componentes:
- 1 placa Arduino Uno ou compatível
- 1 protoboard
- 1 fio jumper branco
- 2 fios jumper vermelho
- 2 fios jumper preto
- 1 resistores de 100 Ohm para usar com o LED
- 1 resistor de 10K para usar com o sensor LDR
- 1 LED
- 1 Sensor LDR
Faça a montagem conforme o esquema abaixo desenhado no software Fritzing.
Ligue o Arduino no PC, configure os drivers necessários e teste os códigos nas linguagens abaixo:
Scratch for Arduino:
Desafio:
- Crie um alarme pega-ladrão, aponte um LED para um sensor LDR, ao interromper uma luz, um Buzzer deverá ser acionado!
- Crie dois cenários para o PALCO, um representando o DIA e outro igual, porém, representando a NOITE. Use o sensor de temperatura para controlar a exibição dos cenários, ou seja, com luz, exiba o cenário que represente o DIA, sem luz, exiba o cenário que representa a NOITE.

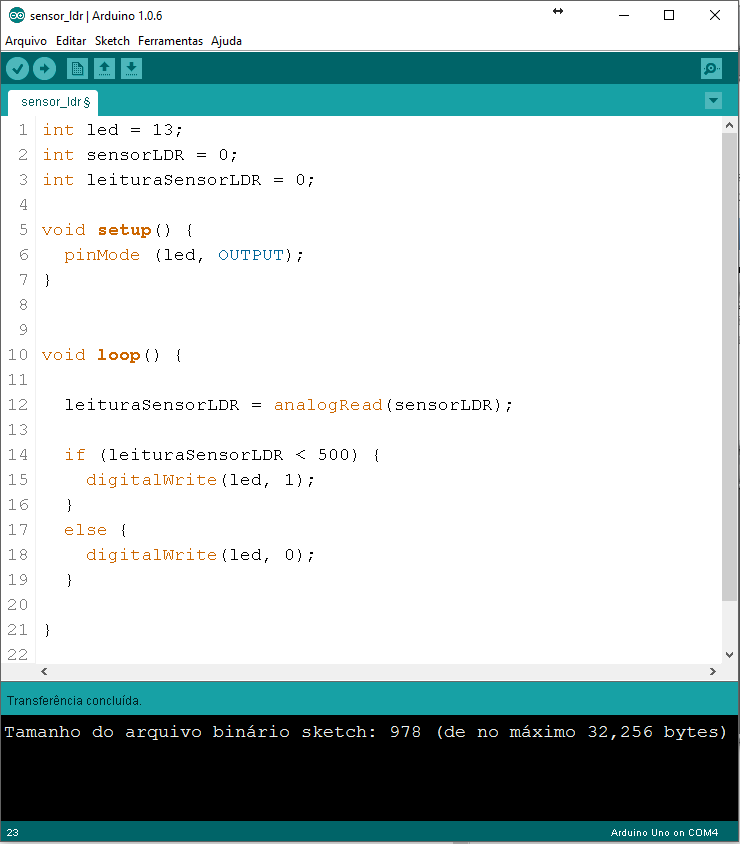

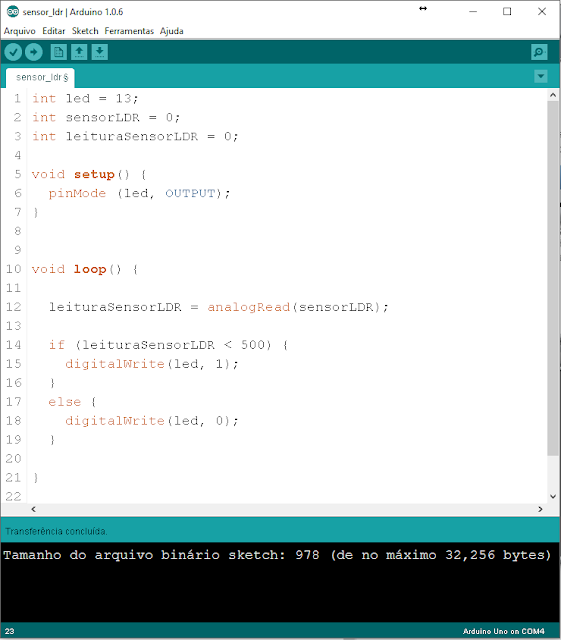

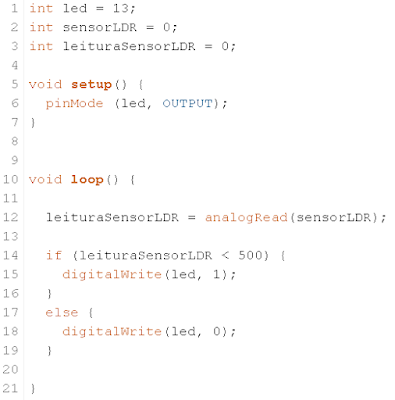

Arduino:
Desafio:
- Crie um alarme pega-ladrão, aponte um LED para um sensor LDR, ao interromper uma luz, um Buzzer deverá ser acionado!
- Acenda o LED gradativamente, conforme a luz ambiente for enfraquecendo.
